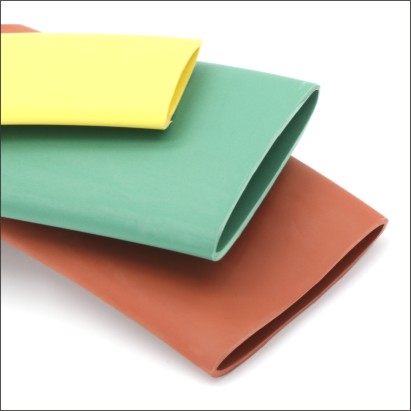

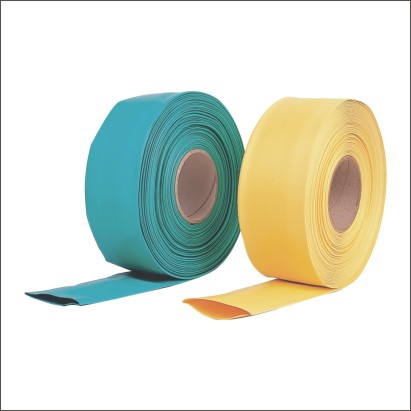

WMPG-1kV、10kV、20kV、35kV—一连母排�；ぬ坠�

应用领域：

产品普遍应用于电力行业、通讯、汽车 、船舶、飞机制造等领域 。

下载手册

一连母排�；と人跆坠芙幽筛吣艿缱邮浠鹘涣幕繁Ｐ跃巯┨人踔柿现瞥�，具有优良的阻燃性、绝缘性、热稳固性，能够提供较高的绝缘强度及耐电碳痕性能 。限制PBB、PBBD、PBBE类及重金属等对情形有害的物质，燃烧时不爆发毒气及有害物质，适用于母线和电气装备的防腐和绝缘防护，通过了武高所、西高所认证 。产品普遍应用于电力行业、通讯、汽车 、船舶、飞机制造等领域 。

产品特点：

l  热缩倍率：2:1

l  起始缩短温度：≥+84℃

l  完全缩短温度：≥+120℃

l  事情温度：-55℃~+125℃

l  环保、强度高、弹性、阻燃

l  环保认证：RoHS



性能

指标

测试标准

拉伸强度

≥8 Mpa

GB/T1040

断裂伸长率

≥300%

GB/T1040

热老化后拉伸强度

≥6.4 Mpa

GB/T1040，GB/T7141

热老化后断裂伸长

≥100%

GB/T1040，GB/T7141

径向缩短率

≥50%


轴向缩短率

Φ20~Φ30≤5%；

Φ40~Φ50≤8%；

Φ60以上≤15%


热攻击

不开裂、不流淌

JB7829附录D (160℃×4h)

耐低温性能

不开裂

(-40℃下)

阻燃试验(氧指数O.I)

≥28

GB/T2406

击穿强度

≥15kV/mm

GB/T1408.1

体积电阻率

≥4.3×1014Ω·cm

GB/T1410

硬度(邵氏A)

≤90

GB 2411

*该项指标在举行该项指标试验时，适用于10kV母排，必需将产品匀称缩短在母排上，平行段长度要≥1200mm 。





电气性能

项目

单位

指标

1kV品级

10kV品级

20kV品级

35kV品级

工频电压试验

kV

2

42

50

95

雷电攻击电压试验

kV

4

75

95

185



1kv一连母排�；と人跆坠芄娓癖恚�

规格

适用母排 (方形/圆形)

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘

内径

壁厚

1kV WMPG 30/15

30

31.5±1.0

≤15

0.95±0.15

50

1kV WMPG 35/18

35

36.5±1.5

≤18

1.00±0.15

50

1kV WMPG 40/20

40

41.5±1.5

≤20

1.00±0.15

50

1kV WMPG 45/23

45

46.5±1.5

≤23

1.00±0.15

25

1kV WMPG 50/25

50

51±2.0

≤25

1.00±0.15

25

1kV WMPG 60/30

60

60±3.0

≤30

1.30±0.20

25

1kV WMPG 65/33*

60

65±3.0

≤33

1.30±0.20

25

1kV WMPG 70/35

70

70±3.0

≤35

1.30±0.20

25

1kV WMPG 75/38*

75

75±3.0

≤38

1.30±0.20

25

1kV WMPG 80/40

80/100

80±3.0

≤40

1.46±0.20

25

1kV WMPG 85/43*

80/100

85±3.0

≤43

1.46±0.20

25

1kV WMPG 90/45

100

90±4.0

≤45

1.46±0.20

25

1kV WMPG 100/50

100/120

100±4.0

≤50

1.46±0.20

25

1kV WMPG 120/60

150

120±4.0

≤60

1.46±0.20

25

1kV WMPG 150/75

180

150±4.0

≤75

1.46±0.20

25

1kV WMPG 180/90

MAX

180±4.0

≤90

1.46±0.20

25

1kV WMPG 210/105*

MAX

210±4.0

≤105

1.46±0.20

25

1kV WMPG 230/115*

MAX

230±4.0

≤115

1.46±0.20

25

1kV WMPG 250/125*

MAX

250±5.0

≤125

1.46±0.20

25

说明：带*号的规格体现不做库存，需要下订单特殊定做 。



10kv 一连母排�；と人跆坠芄娓癖�

规格

适用母排 (方形/圆形)

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘

内径

壁厚

10kV WMPG 15/8

15/12

15±0.8

≤8

2.10±0.30

25

10kV WMPG 20/10

20/15

20±0.8

≤10

2.10±0.30

25

10kV WMPG 25/12

25/18

25±0.8

≤12

2.10±0.30

25

10kV WMPG 30/15

30/20

30±0.8

≤15

2.10±0.30

25

10kV WMPG 40/20

40/30

40±1.0

≤20

2.30±0.30

25

10kV WMPG 50/25

50/35

50±2.0

≤25

2.30±0.30

25

10kV WMPG 60/30

60/45

60±3.0

≤30

2.30±0.30

25

10kV WMPG 65/33*

65/45

65±3.0

≤33

2.30±0.30

25

10kV WMPG 70/35

70/50

70±3.0

≤35

2.30±0.30

25

10kV WMPG 75/38*

75/50

75±3.0

≤38

2.30±0.30

25

10kV WMPG 80/40

80/55

80±3.0

≤40

2.30±0.30

25

10kV WMPG 85/43*

80/65

85±3.0

≤43

2.40±0.30

25

10kV WMPG 100/50

100/75

100±4.0

≤50

2.40±0.30

25

10kV WMPG 120/60

120/85

120±4.0

≤60

2.40±0.30

25

10kV WMPG 150/75

150/105

150±4.0

≤75

2.40±0.30

25

10kV WMPG 180/90

180/120

180±5.0

≤90

2.40±0.30

25

10kV WMPG 210/105*

210/140

210±5.0

≤105

2.40±0.30

20

10kV WMPG 230/115

230/150

230±5.0

≤115

2.40±0.30

20

10kV WMPG 250/125*

250/180

250±5.0

≤125

2.40±0.30

20

10kV WMPG 300/150*

300/210

300±5.0

≤150

2.40±0.30

15

备注：带*号的规格体现不做库存，需要下订单特殊定做 。



20kv 一连母排�；と人跆坠芄娓癖�

规格

适用母排 (方形/圆形)

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘

内径

壁厚

20kV WMPG 15/8

15/12

15±0.8

≤8

2.50±0.20

20

20kV WMPG 20/10

20/15

20±0.8

≤10

2.50±0.20

20

20kV WMPG 25/13

25/18

25±0.8

≤13

2.50±0.20

20

20kV WMPG 30/15

30/20

30±0.8

≤15

2.50±0.20

20

20kV WMPG 40/20

40/30

40±1.0

≤20

2.80±0.30

25

20kV WMPG 50/25

50/35

50±2.0

≤25

2.80±0.30

25

20kV WMPG 60/30

60/45

60±3.0

≤30

2.80±0.30

25

20kV WMPG 65/33*

65/45

65±3.0

≤33

2.80±0.30

25

20kV WMPG 70/35

70/50

70±3.0

≤35

2.80±0.30

25

10kV WMPG 75/38

75/50

75±3.0

≤38

2.80±0.30

25

20kV WMPG 80/40

80/55

80±3.0

≤40

2.80±0.30

25

20kV WMPG 85/43*

80/65

85±3.0

≤43

2.80±0.30

25

20kV WMPG 100/50

100/75

100±4.0

≤50

2.80±0.30

25

20kV WMPG 120/60

120/85

120±4.0

≤60

2.80±0.30

25

20kV WMPG 150/75

150/105

150±4.0

≤75

2.80±0.30

25

20kV WMPG 180/90

180/120

180±5.0

≤90

2.80±0.30

25

20kV WMPG 210/105*

210/140

210±5.0

≤105

2.80±0.30

20

20kV WMPG 230/115*

230/150

230±5.0

≤115

2.80±0.30

20

说明：带*号的规格体现不做库存，需要下订单特殊定做 。



35kv一连母排�；と人跆坠芄娓癖�:

规格

适用母排 (方排)

供货内径 (mm)

全缩后尺寸 (mm)

标准包装

米/盘

内径

壁厚

35kV WMPG 15/8

15/12

15±1.0

≤8.0

4.00±0.30

15

35kV WMPG 20/10

20/15

20±1.0

≤10.0

4.00±0.30

15

35kV WMPG 30/15

30

30±1.0

≤15.0

4.00±0.30

15

35kV WMPG 35/18

30/40

35±1.0

≤18.0

4.00±0.30

15

35kV WMPG 40/20

40

40±1.0

≤20.0

4.00±0.30

15

35kV WMPG 50/25

50

50±2.0

≤25.0

4.00±0.30

15

35kV WMPG 60/30

60

60±2.0

≤30.0

4.00±0.30

15

35kV WMPG 65/33*

60/70

65±2.0

≤33.0

4.00±0.30

15

35kV WMPG 70/35

70

70±2.0

≤35.0

4.00±0.30

15

35kV WMPG 75/38*

70/80

75±2.0

≤38.0

4.00±0.30

15

35kV WMPG 80/40

80/100

80±4.0

≤40.0

4.00±0.30

15

35kV WMPG 100/50

100/120

100±4.0

≤50.0

4.00±0.30

15

35kV WMPG 120/60

150

120±4.0

≤60.0

4.00±0.30

15

35kV WMPG 150/75

180

150±4.0

≤75.0

4.00±0.30

15

35kV WMPG 180/90*

MAX

180±5.0

≤90.0

4.00±0.30

15

35kV WMPG 210/105*

MAX

210±5.0

≤105.0

4.00±0.30

15

35kV WMPG 230/115*

MAX

230±5.0

≤115.0

4.00±0.30

15

35kV WMPG 250/125*

MAX

250±5.0

≤125.0

4.00±0.30

15

35kV WMPG 300/150*

MAX

300±5.0

≤150.0

4.00±0.30

15

说明：带*号的规格体现不做库存，需要下订单特殊定做 。
