直流电缆附件

主要应用于柔性高压直流输电领域，由于其无邪多变的运行功率规模、运行的自力性、功率偏向控制的简朴性以及优越的输电性能而获得普遍的关注。

下载手册

产品形貌产品参数产品选型

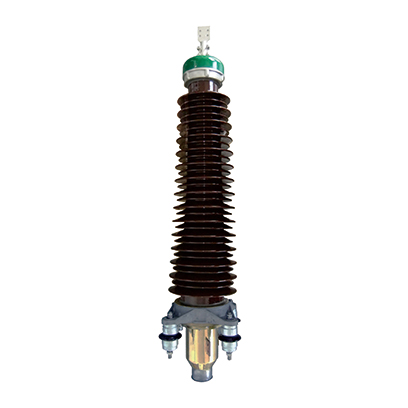

1、本终端外绝缘接纳瓷套绝缘管材质，适用于沿海及高腌臜地区运行。本终端绝缘水平、载流量、运行温度等性能完全知足与其配合电缆的要求。
2、终端应力锥接纳入口EPDM橡胶高压注橡成型，由弹簧锥托顶紧，且接纳应力锥罩结构将应力锥与绝缘填充剂隔离，战胜了应力锥由于质料老化带来的弹性松懈、应力锥与电缆外半导层接触不良等弊病，以确保终端恒久清静稳固运行。
3、瓷套接纳高强度高压电瓷制成，具有优异的耐天气型、抗漏痕、电蚀能力和憎水性能。
4、终端接纳多层密封结构，以避免终端在运行历程中泛起渗水、漏油等征象。
5、终端套管接纳巨细伞裙结构，具有优异的防污闪特征。

1、VSC负荷循环试验：负荷循环包括加热周期和冷却周期；8个小时加热，16个小时自然冷却，为一个周期。在加热周期的最后两个小时，维持导体温度在70℃。加热时代时间直流电压UT，从负极性最先。其中一次反转与24小时负荷循环中负载电流阻止时间一致。各一连施加12个循环。
2、VSC叠加攻击电压试验（试验在热条件下举行）：: 2.1直流叠加操作攻击电压试验：; 预加热和施加正极性U0电压，至少10h；正极性U0下，叠加正极性操作攻击电压Up2,S,一连10次；正极性U0下，叠加正极性操作攻击电压-Up2,O,一连10次；; 预加热和施加负极性U0电压，至少10h；负极性-U0下，叠加正极性操作攻击电压-Up2,S,一连10次；负极性-U0下，叠加正极性操作攻击电压Up2,O,一连10次；
2.2直流叠加雷电攻击电压试验：: 预加热和施加正极性U0电压，至少10h；叠加负极性雷电攻击电压-Up1,一连10次；; 预加热和施加负极性-U0电压，至少10h；叠加正极性雷电攻击电压Up1,一连10次；
2.3随后直流电压试验: 在室温下经受负极性电压-UT，2h。

额定电压	kV		±150	±320
手艺参数
切合标准			1、国家大电网聚会标准CIGRE 419 2.TICW7-2012 额定电压500kV及以下直流输电用挤包绝缘电力电缆试验规范
额定电流	A		不小于毗连电缆
短路电流			不小于毗连电缆
导体毗连			压接式
电场控制方法			几何法
绝缘填充剂			硅油
爬电距离	mm		>4495	>7812
适用电缆截面接	mm2		240-1600	400-2500
重量	Kg		240	1000
适用电缆屏障/护套
运行情形
导体额定温度	正常运行时	℃	90	90
	短路时	℃	250	250
顺应的情形温度规模	℃		-40-60	-40-60
使用地区海拔高度	m		3000	3000
终端允许的地动烈度	度		8	8
终端允许的毗连导线的水平拉力	kN		2	2
弯曲强度	kN?m		8	20
最大内压力	MPa		2	2

产品选型需提供电缆参数信息与手艺职员确认
