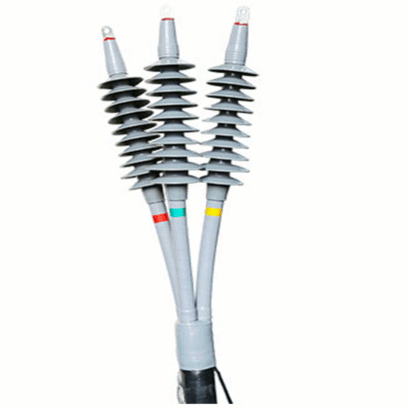

全冷缩手艺：无需动火及特殊工具 ，也无逐渐套入的贫困 ，只需轻轻抽取芯绳 ，就会依赖自身的弹性回缩 ，从而牢牢贴附在电缆上 ，完成装置。
绝缘可靠：接纳入口液体硅橡胶 ，确保优良的绝缘性和高恢复弹性 ，装置后始终对电缆本体提供恒定长期的径向压力 ，局部放电量小 ，与电缆本体“同呼吸”。
密封性好：终端主体配合冷缩指套、冷缩绝缘管和冷缩端子密封管 ，包管附件优良的弹性密封防潮性能。
装置轻盈：装置简朴 ，操作的手艺依赖性低 ，电缆预处置惩罚时 ，开剥距离短 ，装置空间需要较小。接地接纳恒力弹簧工艺 ，无需焊接或铜扎线 ，越发快捷可靠。
运用普遍：抗腌臜、耐老化、憎水性好、耐侵蚀及抗紫外线 ，包管恒久使用性能稳固。具有优越的耐寒性能 ，特殊适用于高海拔地区、严寒地区、湿润地区、盐雾地区及重污染地区。
| 8.7/15kV、26/35kV全冷缩电缆终端结构尺寸 | |||||
| L1 | L2 | L3 | L4 | 伞裙数目 | |
| 26/35 kV 户外终端 | ≥400 | 480±10 | 1000-1900 | 780-880 | 10 |
| 26/35 kV 户内终端 | ≥300 | 420±10 | 800-1500 | 750-850 | 7 |
| 8.7/15 kV 户外终端 | ≥200 | 285±10 | 500-800 | 500-600 | 5 |
| 8.7/15 kV 户内终端 | ≥125 | 212±10 | 500-700 | 400-500 | 3 |
| L3、L4可以凭证现场施工情形适当调解 ，响应调解冷缩绝缘管的长度即可。 | |||||
产品电气性能知足IEC60502、 GB/T12706.4标准要求。
| 测试项目 | 标准要求及检测效果 | |||
| 8.7/15kV | 12/20 kV | 18/30 kV | 26/35 kV | |
| 5min工频耐压试验 | 39kV | 54kV | 81kV | 117kV |
| 未击穿、未闪络 | ||||
| 局部放电试验 | 15 kV | 20 kV | 30 kV | 45 kV |
| 无可检测放电 | ||||
| 空气中负荷循环试验 | 22 kV | 30 kV | 45 kV | 65 kV |
| 导体加热至温度95℃～100℃ ，共经受60个循环 ，未击穿、未闪络 | ||||
| 攻击电压试验 | 95 kV | 125 kV | 170 kV | 200 kV |
| 正负极性各10次 ，未击穿、未闪络 | ||||
| 户外终端盐雾试验 | 11 kV ，1000h | 15kV ，1000h | 22.5kV ，1000h | 32.5kV ，1000h |
| 未击穿、未闪络,无电蚀和机械损伤 | ||||
| 户内终端湿润试验 | 11 kV ，300h | 15kV ，300h | 22.5kV ，300h | 32.5kV ，300h |
| 未击穿、未闪络,无电蚀和机械损伤 | ||||
| 正运行时最高允许温度 | 90℃ | 90℃ | 90℃ | 90℃ |
| 短路时最高允许温度 | 250℃ | 250℃ | 250℃ | 250℃ |
| 检测项目 | 标准要求 | 结论 |
| 5min工频耐压试验 | 8kV ，不击穿 | 通过 |
| 4h工频耐压试验 | 7.2Kv,不击穿 | 通过 |
| 电压品级 | 线芯数目 | 电缆截面/mm2 | 绝缘外径/mm |
|---|---|---|---|
| 26/35kV | 1, 3 户内终端 | 50-95 120-240 300-400 500-630 | 28.5-35 35.5-42 42.5-48 48.5-56 |
| 1, 3 户外终端 | 50-95 120-240 300-400 500-630 | 28.5-35 35.5-42 42.5-48 48.5-56 | |
| 18/20 kV、18/30kV | 1, 3 户内终端 | 35-50 70-185 240-500 630 | 20-26.5 27-34.5 35-44.5 46-49.5 |
| 1, 3 户外终端 | 35-50 70-185 240-500 630 | 20-26.5 27-34.5 35-44.5 46-49.5 | |
| 12/20kV | 1, 3 户内终端 | 25-50 70-120 150-240 300-400 500-630 | 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3 |
| 1, 3 户外终端 | 25-50 70-120 150-240 300-400 500-630 | 18-21.5 21-26.5 25.5-32 32.5-37 39-44.3 | |
| 8.7/15kV | 1, 3 户内终端 | 25-50 70-120 150-240 300-400 500-630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
| 1, 3 户外终端 | 25-50 70-120 150-240 300-400 500-630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 | |
| 6/10kV | 1, 3 户内终端 | 50-70 95-150 185-300 400-500 630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |
| 1, 3 户外终端 | 50-70 95-150 185-300 400-500 630 | 16-19.5 19-24.5 23.5-30 30.5-35 37-42.3 |

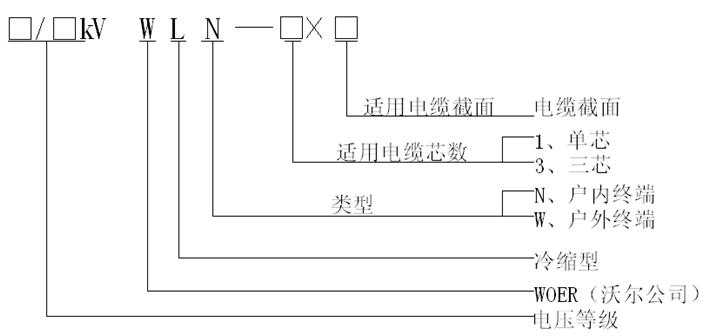

| 电压品级 | 线芯数目 | 型号规格 | 电缆截面/mm2 |
|---|---|---|---|
| 0.6/1kV单芯终端 | 1 | 0.6/1kVWLT-1/1 | 25-50mm2 |
| 0.6/1kVWLT-1/2 | 70-120mm2 | ||
| 0.6/1kVWLT-1/3 | 150-240mm2 | ||
| 0.6/1kVWLT-1/4 | 300-400mm2 | ||
| 0.6/1kV二芯终端 | 2 | 0.6/1kVWLT-2/1 | 25-50mm2 |
| 0.6/1kVWLT-2/2 | 70-120mm2 | ||
| 0.6/1kVWLT-2/3 | 150-240mm2 | ||
| 0.6/1kVWLT-2/4 | 300-400mm2 | ||
| 0.6/1kV三芯终端 | 3 | 0.6/1kVWLT-3/1 | 25-50mm2 |
| 0.6/1kVWLT-3/2 | 70-120mm2 | ||
| 0.6/1kVWLT-3/3 | 150-240mm2 | ||
| 0.6/1kVWLT-3/4 | 300-400mm2 | ||
| 0.6/1kV四芯终端 | 4 | 0.6/1kVWLT-4/1 | 25-50mm2 |
| 0.6/1kVWLT-4/2 | 70-120mm2 | ||
| 0.6/1kVWLT-4/3 | 150-240mm2 | ||
| 0.6/1kVWLT-4/4 | 300-400mm2 | ||
| 0.6/1kV五芯终端 | 5 | 0.6/1kVWLT-5/1 | 25-50mm2 |
| 0.6/1kVWLT-5/2 | 70-120mm2 | ||
| 0.6/1kVWLT-5/3 | 150-240mm2 | ||
| 0.6/1kVWLT-5/4 | 300-400mm2 |
