PT插头及其毗连附件

应用领域：

PT插头及其毗连附件用于24kV及以下全关闭肘头座式带熔断器户内电压互感器与开关装备之间 ，提供绝缘电气毗连 。电压互感器出线接口切合IEEE386 Figure 7 —200 A loadbreak interface的套管外型尺寸

下载手册

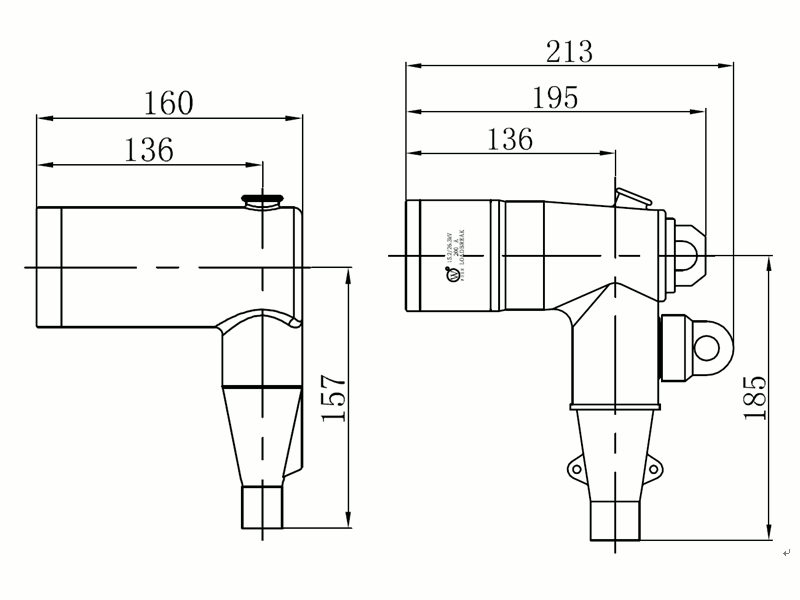

PT插头及其毗连附件包括：

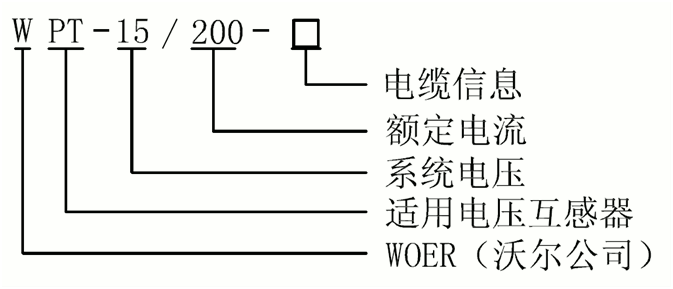

1、WPT 15/200   15kV PT插头；
2、WAPT 25/200   25kV PT插头；

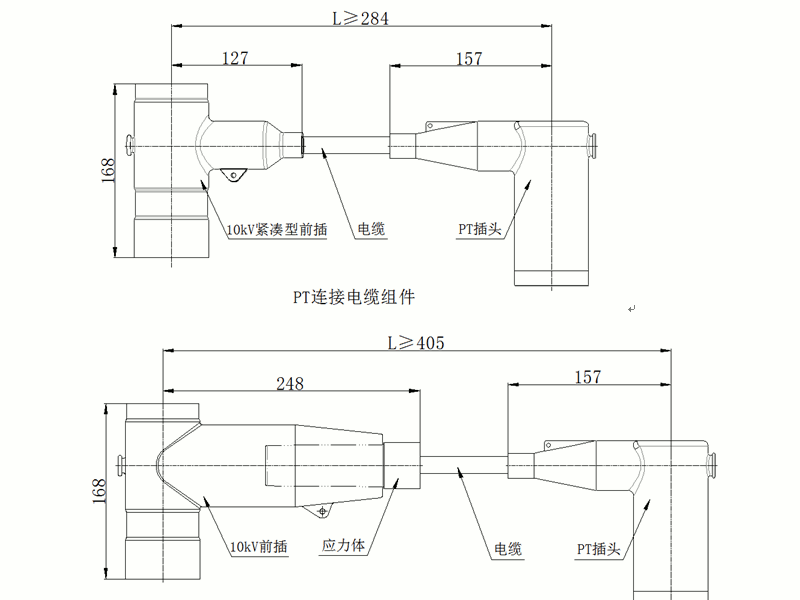

PT插头与其它电缆附件通过电缆定制的PT毗连组件；毗连电缆有硬电缆XLPE ，软电缆ERF可选 。




电气性能：

额定电压15kV24kV
工频耐压(AC)42kV/1min54kV/5min
局部放电15kV,≤5pC20kV,≤5pC
攻击电压(正负极性各10 次)95V125kV
屏障电阻≤5000Ω≤5000Ω
适用电缆截面25-50mm225-120mm2
