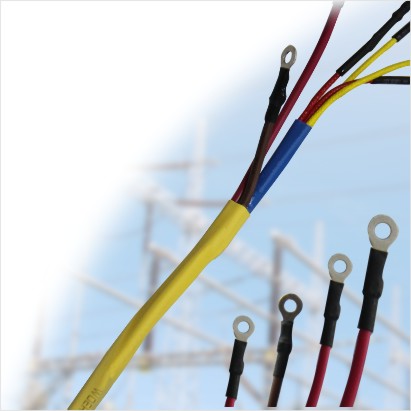

双壁管由柔软阻燃聚烯烃和热熔胶双层组成，外层聚烯烃柔软、阻燃、低温缩短，内层热熔胶能缓冲机械应变和密封性强。主要功效是密封防水、防腐、防漏气。主要应用于电子装备的电线毗连、汽车线束、家电线束、电线电缆分支处、金属管线、电线电缆修补、潜水泵接线等需要密封的场合。
l 热缩倍率：2:1
l 起始缩短温度：≥+70℃
l 完全缩短温度：≥+125℃
l 使用温度：-45℃~+125℃
l 柔软、外层阻燃
l 环保标准：RoHS
l 标准颜色：黑（其它颜色可定做）
外层手艺指标 | ||
性能 | 指标 | 试验要领 |
拉伸强度 | ≥10.4 MPa | ASTM D 2671 |
断裂伸长率 | ≥200% | ASTM D 2671 |
老化后强度 | ≥7.3 MPa | 158℃×168h |
老化后断裂伸长率 | ≥100% | 158℃×168h |
轴向转变率 | -8%~+8% | ASTM D 2671 |
阻燃性 | 通过 | ASTM D 2671 B 法 |
击穿强度 | ≥15kV/mm | IEC 60243 |
体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
热熔胶手艺指标 | ||
性能 | 指标 | 试验要领 |
软化点 | 95±5℃ | ASTM E 28 |
吸水率 | ＜0.2% | ASTM D 570 |
剥离强度（PE） | ≥120N/25mm | ASTM D 1000 |
剥离强度（Al） | ≥80N/25mm | ASTM D 1000 |
规格 | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘，米/根 | |||
英制 | 公制 | 内径 | 总壁厚 | 胶层壁厚 | ||
1/16 | Φ1.6 | ≥1.6 | ≤0.8 | 0.60±0.30 | 0.30±0.20 | 200 |
3/32 | Φ2.4 | ≥2.4 | ≤1.2 | 0.70±0.30 | 0.35±0.20 | 200 |
1/8 | Φ3.2 | ≥3.2 | ≤1.6 | 0.70±0.30 | 0.35±0.20 | 200 |
3/16 | Φ4.8 | ≥4.8 | ≤2.4 | 0.80±0.30 | 0.40±0.20 | 100 |
1/4 | Φ6.4 | ≥6.4 | ≤3.2 | 0.80±0.30 | 0.40±0.20 | 100 |
5/16 | Φ7.9 | ≥7.9 | ≤3.9 | 0.90±0.30 | 0.45±0.20 | 100 |
3/8 | Φ9.5 | ≥9.5 | ≤4.8 | 0.90±0.30 | 0.45±0.20 | 50 |
1/2 | Φ12.7 | ≥12.7 | ≤6.4 | 0.95±0.40 | 0.45±0.20 | 1.22 |
5/8 | Φ15.9 | ≥15.9 | ≤7.9 | 0.95±0.40 | 0.45±0.20 | 1.22 |
3/4 | Φ19.1 | ≥19.1 | ≤9.5 | 1.00±0.40 | 0.45±0.20 | 1.22 |
1 | Φ25.4 | ≥25.4 | ≤12.7 | 1.10±0.40 | 0.50±0.20 | 1.22 |
1-1/4 | Φ31.8 | ≥31.8 | ≤15.0 | 1.15±0.40 | 0.50±0.20 | 1.22 |
