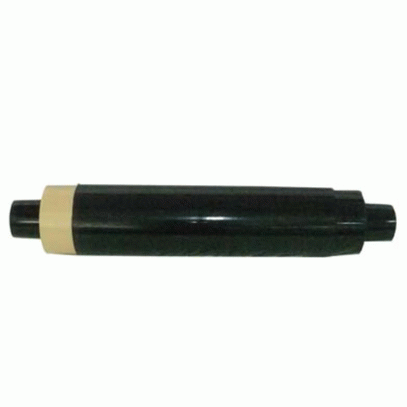

| 名称 | 整体预制式中心讨论 | |
|---|---|---|
| 型号规格 | WYJJTI、WYJJJI | WYJJTI、WYJJJI |
| 执行标准 | IEC60840、GB/T11017 | IEC62067、GB/Z18890 |
| 额定电压（U0/U） | 64/110kV | 127/220kV |
| 最高运行电压（Um） | 126kV | 252kV |
| 基准攻击耐压水平（BIL） | 550kV | 1050kV |
| 导体最高额定温度 | ||
| a):正常运行时 | 90℃ | 90℃ |
| b):暂态（短路时间不凌驾5S） | 250℃ | 250℃ |
| 绝缘质料 | 入口三元乙丙橡胶 | 入口三元乙丙橡胶 |
| 应力锥质料 | 入口三元乙丙橡胶 | 入口三元乙丙橡胶 |
| 讨论适用电缆外径（打磨后） | Φ56-85mm | Φ80-116mm |
| 存贮条件和有用使用期 | 阴凉干燥密封避光 ，5年 | 阴凉干燥密封避光 ，5年 |
| 绝缘的相对介电常数 | 2.3-3.2 | 2.3-3.2 |
| 绝缘的体积电阻率 | ≥1×1015Ω·cm | ≥1×1015Ω·cm |
| 毗连受 | ||
| a):压接工序说明 | 六角围压 | 六角围压 |
| b):压接用工模尺寸 | 按电缆导体截面选取 | 按电缆导体截面选取 |
| 重量 | 120kg | 160kg |
| 讨论的密封形式 | 防水带、热缩管、电缆密封胶 | 防水带、热缩管、电缆密封胶 |
| 金属护套接地的电气毗连方法 | 焊接或封铅 | 焊接或封铅 |
| 增强�；ず校ㄑ∨洌� | ||
| a):质料 | 玻璃钢 | 玻璃钢 |
| b):形状尺寸 | 2100×500×400 | 2850×600×600 |
| 防水质料 | ||
| a):质料 | 聚氨酯 | 聚氨酯 |
| b):数目 | 125kg | 175kg |
| 绝缘讨论金属护套 | ||
| a):耐受直流电压 | 20kV | 25kV |
| b)：耐受攻击电压 | 75kV | 95kV |
