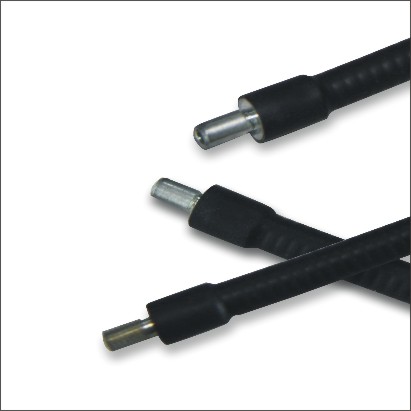

无卤非阻燃热缩管由辐射交联聚烯烃质料组成，理化电气性能优异，主要功效是线束�；ぁ⑴牡缇怠⒑傅惴佬夥栏⒒捣阑さ�。产品无卤环保，普遍应用于汽车、电子、生涯消耗品、装饰和灯饰等领域。
产品特点：
l 执行标准：UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：2:1
l 无卤、低烟、无毒、柔软
l 起始缩短温度：≥+70℃
l 完全缩短温度：≥+105℃
l 使用温度：-55℃~+105℃
l 环保标准：RoHS、IPC/JEDEC-J-STD-709、H类质料
l 标准颜色：透明、黑、白、红、黄、绿、蓝等十种国际标准颜色
性能 | 指标 | 试验要领 |
拉伸强度 | ≥10.4 MPa | ASTM D 2671 |
断裂伸长率 | ≥200% | ASTM D 2671 |
轴向转变率 | -5%~+5% | ASTM D 2671 |
耐电压(额定电压600V) | 2500 V，1min 不击穿 | UL224 |
体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
规格 | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | 适用规模 (mm) | |
内径 | 壁厚 | ||||
Φ0.5/0.35 | 0.70±0.20 | ≤0.35 | 0.33±0.10 | 400 | 0.4~0.5 |
Φ0.6/0.40 | 0.90±0.20 | ≤0.40 | 0.33±0.10 | 200 | 0.5~0.7 |
Φ0.8/0.50 | 1.10±0.20 | ≤0.50 | 0.33±0.10 | 200 | 0.65~0.9 |
Φ1.0/0.65 | 1.50±0.20 | ≤0.65 | 0.36±0.10 | 200 | 0.85~1.1 |
Φ1.5/0.85 | 2.00±0.20 | ≤0.85 | 0.36±0.10 | 200 | 1.0~1.3 |
Φ2.0/1.00 | 2.50±0.20 | ≤1.00 | 0.45±0.10 | 200 | 1.3~1.8 |
Φ2.5/1.30 | 3.00±0.20 | ≤1.30 | 0.45±0.10 | 200 | 1.5~2.3 |
Φ3.0/1.50 | 3.50±0.20 | ≤1.50 | 0.45±0.10 | 200 | 1.8~2.8 |
Φ3.5/1.80 | 4.00±0.20 | ≤1.80 | 0.45±0.10 | 200 | 2.0~3.3 |
Φ4.0/2.00 | 4.70±0.20 | ≤2.00 | 0.45±0.10 | 100 | 2.5~3.8 |
Φ4.5/2.30 | 5.00±0.20 | ≤2.30 | 0.45±0.10 | 100 | 2.5~4.0 |
Φ5.0/2.50 | 5.50±0.20 | ≤2.50 | 0.56±0.10 | 100 | 3.0~4.5 |
Φ6.0/3.00 | 6.50±0.20 | ≤3.00 | 0.56±0.10 | 100 | 3.5~5.4 |
Φ7.0/3.50 | 7.50±0.30 | ≤3.50 | 0.56±0.10 | 100 | 4.0~6.3 |
Φ8.0/4.00 | 8.50±0.30 | ≤4.00 | 0.56±0.10 | 100 | 4.5~7.2 |
Φ9.0/4.50 | 9.50±0.30 | ≤4.50 | 0.56±0.10 | 100 | 5.0~8.0 |
Φ10/5.00 | 10.50±0.30 | ≤5.00 | 0.56±0.10 | 100 | 5.5~9.0 |
Φ11/5.50 | 11.50±0.30 | ≤5.50 | 0.56±0.10 | 100 | 6.0~10 |
Φ12/6.00 | 12.50±0.30 | ≤6.00 | 0.56±0.10 | 100 | 6.5~11 |
Φ13/6.50 | 13.50±0.30 | ≤6.50 | 0.70±0.10 | 100 | 6.7~12 |
Φ14/7.00 | 14.50±0.30 | ≤7.00 | 0.70±0.10 | 100 | 7.5~13 |
Φ15/7.50 | 15.50±0.40 | ≤7.50 | 0.70±0.10 | 100 | 8.0~14 |
Φ16/8.00 | 16.50±0.40 | ≤8.00 | 0.70±0.10 | 100 | 8.5~15 |
Φ17/8.50 | 17.50±0.40 | ≤8.50 | 0.70±0.10 | 100 | 9.0~16 |
Φ18/9.00 | 19.00±0.50 | ≤9.00 | 0.70±0.10 | 100 | 10.0~17 |
Φ20/10.0 | 22.00±0.50 | ≤10.0 | 0.80±0.15 | 100 | 11.0~19 |
Φ22/11.0 | 24.00±0.50 | ≤11.0 | 0.80±0.15 | 100 | 12.5~22 |
Φ25/12.5 | 26.00±0.50 | ≤12.5 | 0.90±0.15 | 50 | 14~24 |
Φ28/14.0 | 29.00±0.50 | ≤14.0 | 0.90±0.15 | 50 | 15~29 |
Φ30/15.0 | 31.50±1.00 | ≤15.0 | 1.00±0.15 | 50 | 17.5~29.0 |
Φ35/17.5 | 36.50±1.00 | ≤17.5 | 1.00±0.15 | 50 | 20~30 |
Φ40/20.0 | 41.50±1.00 | ≤20.0 | 1.00±0.15 | 50 | 22~35 |
Φ45/22.0 | 46.50±1.50 | ≤22.5 | 1.00±0.20 | 25 | 25~40 |
Φ50/25.0 | ≥50 | ≤25.0 | 1.10±0.20 | 25 | 28~45 |
备注：其它规格可定做。
