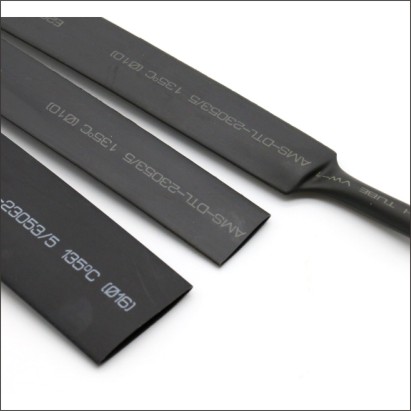

阻燃军标热缩管由辐射交联聚烯烃质料组成 ，理化电气性能优异 ，主要功效是线束�；ぁ⑴牡缇怠⒑傅惴佬夥栏⒒捣阑さ� ，产品知足美军标标准 ，普遍用于电子、通讯、汽车零部件�；ぁ⒋啊⒎苫圃斓攘煊� 。
产品特点：
l 执行标准：AMS-DTL-23053/5 ，UL224 ，CAN/CSA C22.2 NO198.1-99
l 热缩倍率：2:1
l 起始缩短温度：≥+84℃
l 完全缩短温度：≥+120℃
l 使用温度：-55℃~+135℃
l 弹性好、低烟、柔软、阻燃
l 环保标准：RoHS
l 标准颜色：黑、白、红、黄、绿、蓝等十种国际标准颜色（透明管为非阻燃）
性能 | 指标 | 试验要领 |
拉伸强度 | ≥10.4 MPa | ASTM D 2671 |
断裂伸长率 | ≥200% | ASTM D 2671 |
老化后拉伸强度 | ≥7.3 MPa | 175℃×168h |
老化后断裂伸长率 | ≥100% | 175℃×168h |
轴向转变率 | -5%~+5% | ASTM D 2671 |
阻燃性 | VW-1 | ASTM D 2671 C法 |
耐电压(600V) | 2500V ，1min 不击穿 | UL224 |
击穿强度(与耐电压二选一) | ≥15kV/mm | ASTM D 149 |
体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
英制规格 (inch) | 规格 | 供货内径 (mm) | 全缩后尺寸 (mm) | 标准包装 米/盘 | |
内径 | 壁厚 | ||||
3/64 | Φ0.8 | 1.40±0.10 | ≤0.58 | 0.41±0.10 | 200 |
1/16 | Φ1.2 | 1.90±0.10 | ≤0.79 | 0.41±0.10 | 200 |
3/32 | Φ2.0 | 2.90±0.10 | ≤1.17 | 0.51±0.10 | 200 |
1/8 | Φ3.0 | 3.50±0.10 | ≤1.58 | 0.51±0.10 | 200 |
3/16 | Φ4.5 | 5.00±0.10 | ≤2.36 | 0.51±0.10 | 100 |
1/4 | Φ6.0 | 6.60±0.10 | ≤3.18 | 0.64±0.10 | 100 |
3/8 | Φ9.0 | 9.61±0.10 | ≤4.75 | 0.64±0.10 | 100 |
1/2 | Φ12 | 13.00±0.20 | ≤6.35 | 0.64±0.15 | 100 |
3/4 | Φ18 | 19.50±0.30 | ≤9.53 | 0.76±0.15 | 100 |
1 | Φ25 | 26.00±0.30 | ≤12.7 | 0.89±0.15 | 50 |
5/4 | Φ30 | 32.50±0.20 | ≤15.0 | 0.89±0.15 | 50 |
3/2 | Φ38 | 39.00±0.50 | ≤19.1 | 1.00±0.15 | 50 |
2 | Φ50 | 52.50±0.50 | ≤25.4 | 1.15±0.15 | 50 |
3 | Φ75 | 79.00±1.00 | ≤38.1 | 1.27±0.20 | 25 |
4 | Φ100 | 104.0±1.50 | ≤50.8 | 1.40±0.20 | 25 |
5 | Φ120 | 124.0±1.50 | ≤63.50 | 1.40±0.25 | 25 |
备注：其它规格按订单制造 。
